BGS-BGS-RF (Radyo Frekansı) kuyu depo kontrol sistemi, yer altı su kuyusu ile su deposu arasındaki dolum işlemini kablosuz (BGS-RF) haberleşme ile otomatik olarak yöneten bir sistemdir. Temel amacı: deponun taşmasını önlemek , su israfını önlemek , enerji giderini düşürmek ve insan gücüne bağımlığı sonladırır.

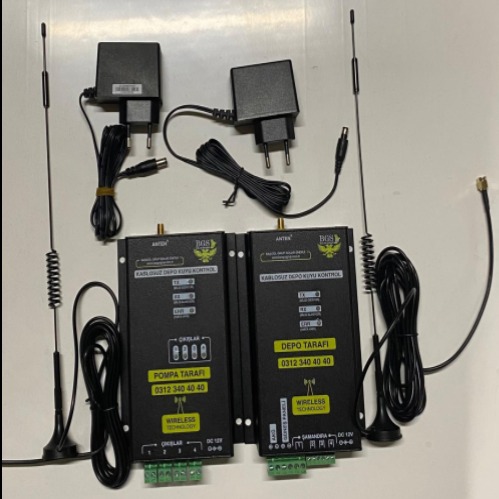

🔧 1. BGS-BGS-RF (Radyo Frekansı) kuyu depo kontrol sistemi Ana Bileşenleri
Kuyu Ünitesi (Verici)
Motor kontaktörü
BGS-RF verici modül
Motor kontrol rölesi
Depo Ünitesi (Alıcı)
Seviye sensörleri (alt, orta, üst)
BGS-RF alıcı modül
Kontrol kartı
BGS-RF Haberleşme
868 MHz frekanslarında çalışır
Kablo çekmeden veri iletir
⚙️ 2. BGS-BGS-RF (Radyo Frekansı) kuyu depo kontrol sistemi Çalışma Mantığı
🟢 Depo Boşken (Su Seviyesi Düşük)
Depodaki alt seviye sensörü suyun azaldığını algılar
Alıcı (depo tarafı), BGS-RF ile kuyudaki vericiye “motoru çalıştır” komutu gönderir
Kuyu tarafında pompa devreye girer
Su, depoya basılmaya başlanır
🔵 Depo Dolarken
Su seviyesi yükseldikçe sensörler durumu izler
Sistem çalışmaya devam eder
🔴 Depo Dolunca
Üst seviye sensörü doluluğu algılar
Depo ünitesi BGS-RF ile kuyudaki sisteme “motoru durdur” sinyali gönderir
Pompa kapanır
Taşma engellenmiş olur
📡 3. BGS-RF Haberleşme Nasıl Çalışır?
Depo tarafı = komut merkezi (alıcı + verici gibi çalışır)
Kuyu tarafı = komutu uygulayan birim
Arada kablo yoktur, sinyal havadan iletilir
Mesafe 100 m – 10 km göre değişir.
🔐 4. BGS-BGS-RF (Radyo Frekansı) kuyu depo kontrol Sistemin Avantajları
Kablo maliyeti yok
Kurulum kolay
Uzun mesafede çalışır
Otomatik ve güvenli
Tarım, İçme suyu , villa, site ve sanayi kullanımına uygun
